由于不锈钢的电阻系数远大于低碳钢，在焊接时焊条及焊接区的母材都比较容易被加热而融化，同时使熔区周围的基体过热，造成焊区变形不均和晶粒粗大。
不锈钢的线膨胀系数大，导热系数小，热量不易传递，焊接时熔深大，焊接加热使结构膨胀，冷却时产生较大的收缩变形和拉应力，容易引起热裂纹。
不锈钢焊接加工后，在焊接热影响区内容易引发晶间腐蚀（不锈钢腐蚀类型，点击了解）。原因是在焊接热影响区内，在敏化温度（450℃-850℃）区间，基体局部贫铬，难以钝化，造成耐蚀性明显下降，于是在相应的腐蚀环境中优先被腐蚀，钢的晶界由于受腐蚀变宽。这时腐蚀部位的塑性和强度已严重丧失，冷弯时出现裂纹、脆断，腐蚀部位落地无金属声。
不锈钢焊接的防范措施
1. 控制焊接电流：不锈钢的焊接规范要小于低碳钢，电流量约为低碳钢的80%。
2. 加快焊接速度：尽可能使用较快的焊接速度，目的是减少热影响区宽度，缩短焊缝在敏化温度区间的停留时间，使焊缝处于一次稳定状态，以及细化焊缝组织。
3. 合理选择焊接材料：焊接时要选择合适的焊接材料、保护气氛。焊丝的化学成分对焊缝部位的耐蚀性有重要影响，焊条应具有与母材相似的化学成分，这样可以使焊缝金属与母材具有相似的化学成分，一般被认为可以实现zui佳的耐腐蚀性。
4. 焊接前后的清理：材料的表面必需在焊接之前进行清理，焊接之后去除焊渣。
不锈钢焊接方法

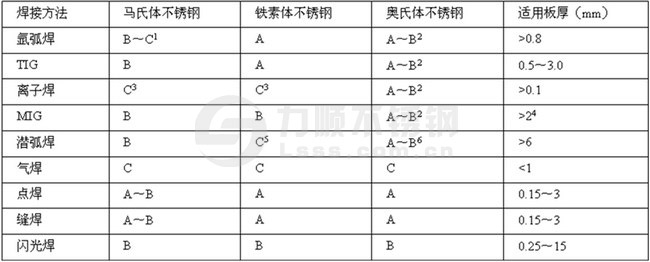

上表，A B C 1 2 3 4 5 6 的含义如下：
A：容易焊接，被广泛使用；
B：在有些场合，焊接性或焊缝质量较差，但也被广泛应用；
C：焊接性或焊缝质量差，几乎不被应用；
1）含C量高的材料易引起焊接地温开裂，需要预热；
2）SUS310、347钢种，在焊接时经常会引起高温开裂；
3）使用混入H2的保护气在焊缝处容易引起气孔和地温开裂；
4）2.0mm以上使用脉冲焊，一般的为3.0mm以上；
5）焊接部分晶粒粗大，容易变脆；
6）虽然低碳钢和稳定的不锈钢没有问题，但304、316等的普通含碳量的奥氏体不锈钢的焊接部位容易发生晶间腐蚀。
力顺不锈钢，不锈钢仓储、加工、配送
固话：0510-6689 2161
传真：0510-8363 4407
客服QQ：咨询请点击
关键词：不锈钢焊接,钣金焊接,氩弧焊
